Otvorite mjerač protoka kanala
SoltaSmart split-tip radarski mjerač nivoa/diferencijalni mjerač nivoa tečnosti/mjerač protoka otvorenog kanala koristi frekventno-moduliranu tehnologiju kontinuiranog talasa (FMCW). Predajnik vrši linearnu frekvencijsku modulaciju (frekvencijski sweep) unutar radnog opsega, a udaljenost se određuje poređenjem frekvencijske razlike (Δf) između emitiranih valova.
- Uvod u proizvod
Solidat Applied Technologies Ltd. je jedan od vodećih proizvođača i dobavljača mjerača protoka otvorenog kanala u Kini, također podržava prilagođenu uslugu. Molimo vas da ovdje kupite visokokvalitetne proizvode na lageru i dobijete ponudu iz naše tvornice. Dostupne su dobre usluge i razumne cijene.
Mjerač / mjerač protoka otvorenog kanala
Brand: SOLIDATKategorija proizvoda: Instrument za mjerenje i kontrolu industrijskih procesaCore Positioning: Visoko{0}}precizan, multi-funkcionalni split- radarski mjerni uređaj za složene industrijske radne uslove
1. Pregled
SLDL5250 serija SoltaSmart Split-Tip radarski mjerač nivoa/mjernik razlike u nivou/mjerač protoka otvorenog kanala je industrijski mjerni instrument visokih{2}}instrumenata koji je neovisno razvio SOLIDAT, integrirajući naprednu tehnologiju frekventno moduliranog kontinuiranog talasa i propritcho procesiranja (FMCCW) algoritam. Dizajniran za različite potrebe mjerenja moderne industrijske proizvodnje, proizvod podržava jedno-mjerenje nivoa tečnosti, udaljenosti i protoka otvorenog kanala, kao i dvostruko-visoko{6}}precizno mjerenje razlike nivoa, i široko je primjenjiv na mjerenje čvrstog i tečnog medija u različitim industrijskim poljima. Sa jakim anti-smetnjama, visokom prilagodljivošću okolini i jednostavnim radom, postao je pouzdan izbor za praćenje i kontrolu industrijskih procesa.
2. Princip rada
Zasnovan na principu rada FMCW (Frequency Modulated Continuous Wave), instrument serije SLDL5250 emituje linearni frekvencijski-moduliran kontinuirani talasni signal koji se stabilno kreće unutar radnog frekvencijskog opsega. Kada signal naiđe na izmjerenu površinu medija (čvrsto/tečno) ili granicu kanala, reflektira se i formira reflektirani val.
Modul velike brzine-modula za obradu u realnom-vremenu instrumenta upoređuje razliku frekvencije △f između originalnog prenošenog talasa i reflektovanog talasa i pretvara razliku u frekvenciji u preciznu vrijednost udaljenosti kroz proračun profesionalnog algoritma. Prema stvarnoj konfiguraciji aplikacije, izmjereni podaci se dalje pretvaraju u podatke o nivou tekućine, razlike u nivou ili protoku otvorenog kanala koji zadovoljavaju standarde industrijske primjene i izlaze kroz višestruke signalne kanale za-prikaz na licu mjesta i pristup sistemu daljinskog upravljanja.
Jedna-konfiguracija sonde: Ostvaruje precizno merenje srednje udaljenosti, visine nivoa tečnosti i protoka otvorenog kanala / zapremine protoka
Dvostruka{0}}konfiguracija sonde: Postiže visoko{0}}precizno mjerenje razlike u nivou i prosječne vrijednosti nivoa između dvije mjerne tačke
3. Osnovne karakteristike proizvoda
3.1 Napredna tehnologija jezgre i snažna prilagodljivost
Opremljen naprednim mikroprocesorom visokih{0}}performansi i vlasničkom SoltaSmart tehnologijom obrade eha, instrument može efikasno identificirati i obraditi eho signale u složenim radnim uvjetima kao što su neravna površina srednjeg sloja, jaka turbulencija i višestruke prepreke, osiguravajući stabilne i precizne rezultate mjerenja.
3.2 Fleksibilan izbor frekvencije senzora
Opcioni senzor visoke frekvencije od 80 GHz ili 120 GHz; različiti frekvencijski senzori mogu se odabrati u skladu sa stvarnim scenarijima primjene (kao što je opseg mjerenja, tip medija, smetnje u okolišu), zadovoljavajući personalizirane potrebe mjerenja različitih industrijskih polja.
3.3 Super jaka penetracija i protiv{1}}smetanja
Visok-radarski signal visoke frekvencije ima snažnu sposobnost penetracije, koja može efikasno prodrijeti u visokoj pari, visokoj prašini, dimu i drugim teškim okolišnim medijima, a posebno je pogodan za radne uvjete visoke pare i prašine kao što su hemijska postrojenja, topionice, skladišta žitarica i postrojenja za prečišćavanje otpadnih voda.
3.4 Lako otklanjanje grešaka i rad{1}}štede vremena
Podržava-neprekidno-otklanjanje grešaka na licu mjesta, nema potrebe za punjenjem ili pražnjenjem izmjerenog kontejnera/kanala tokom otklanjanja grešaka i kalibracije, izbjegavajući utjecaj otklanjanja grešaka na procese industrijske proizvodnje i u velikoj mjeri štedi-vrijeme rada i održavanja na lokaciji.
3.5 Inteligentna eliminacija lažnog odjeka
Ugrađena-inteligentna funkcija "False Echo Learning"; instrument može automatski naučiti i snimiti karakteristične signale višestrukih lažnih odjeka generiranih od zidova rezervoara, prirubnica, nosača i drugih struktura, i precizno zaključati stvarni eho signal izmjerenog medija, osiguravajući točnost mjerenja u složenim strukturnim uvjetima.
3.6 Humanizirani dizajn rada i održavanja
Podržava više-jezički operativni interfejs (uključujući kineski i engleski), prilagođavajući se radnim navikama tehničara u različitim zemljama i regijama
Uz funkciju-prikaza eha i lažnog eha u stvarnom vremenu,-osoblje za otklanjanje grešaka na licu mjesta može vizualno vidjeti talasni oblik signala i karakteristične podatke, olakšavajući brzu analizu kvarova, podešavanje parametara i svakodnevno održavanje.
3.7 Visok stepen zaštite i izdržljiva upotreba
Sonda i kontroler su dizajnirani sa visokim performansama zaštite, sa IP68 visokim stepenom zaštite, koji može izdržati-dugotrajno uranjanje, akumulaciju prašine, eroziju kiše i snijega, te je pogodan za oštru industrijsku upotrebu na-okolišnoj lokaciji, efektivno produžavajući vijek trajanja instrumenta.
3.8 Bogati načini komunikacije i izlaznog signala
Potpuno kompatibilan sa industrijskim mainstream komunikacijskim protokolima i načinima izlaznog signala, podržava HART, Modbus, Profibus PA, Foundation Fieldbus, AUTBUS sabirnicu, kao i GPRS/CDMA daljinsku bežičnu komunikaciju i Bluetooth lokalnu komunikaciju; lako se povezuje sa DCS, PLC-om i drugim industrijskim kontrolnim sistemima, ostvarujući na{0}}lokaciji i daljinski prenos i kontrolu podataka.
3.9 Više-funkcionalna i više-scenarska aplikacija
Integracijom višestrukih mjernih funkcija u jednu mašinu, primjenjiv je na mjerenje čvrstog i tečnog srednjeg nivoa, više-razliku nivoa i mjerenje prosječnog nivoa, te profesionalno mjerenje protoka otvorenog kanala; može se široko koristiti u nafti, kemiji, elektroenergetici, metalurgiji, tretmanu vode, žitaricama i nafti, građevinskim materijalima i drugim industrijskim poljima.
3.10 Stabilne performanse i pouzdan kvalitet
Strogo u skladu sa međunarodnim standardima industrijske proizvodnje za istraživanje i razvoj i proizvodnju, sa stabilnim procesnim pritiskom i prilagodljivošću temperature, i prošao niz međunarodnih autoritativnih certifikata, osiguravajući pouzdanost i stabilnost dugoročno-trajnog rada u industrijskim okruženjima.
4. Tehnički parametri
| Specifikacija | SLDL5258 | SLDL2559 |
|---|---|---|
| Aplikacija | Merenje nivoa, razlike u nivou i prosečne vrednosti u različitim industrijskim oblastima; profesionalno mjerenje protoka otvorenog kanala | U skladu sa SLDL5258 |
| Procesna veza | G1/A, NPT1, prirubnica (više standardnih interfejsa za-instalaciju na licu mjesta) | G1A, NPT1, prirubnica (raznovrsne opcije sučelja kako bi se zadovoljile različite instalacijske zahtjeve) |
| Materijal kućišta sonde | PU/PC/PTFE/Ceramic/316 (otporan na koroziju,-otporan na habanje, pogodan za razne korozivne medije) | PU/PC/PTFE/Ceramic/316 (isti materijal visokih-materijala kao SLDL5258, sa jakom otpornošću na koroziju i habanje) |
| Temperatura procesa | -40 ~ 90 stepeni (široka prilagodljivost temperaturama, pogodna za radne uslove niske/visoke temperature) | -40 ~ 95 stepeni (veća tolerancija na visoke temperature, pogodnije za industrijske scenarije na visokim temperaturama) |
| Procesni pritisak | -0,7 … 5 MPa (prilagođava se negativnom pritisku, normalnom pritisku i radnom okruženju pozitivnog pritiska) | U skladu sa SLDL5258 |
| Measuring Range | 0,05 … 120m (ultra-veliki mjerni opseg, pokrivanje potreba za mjerenje mikro{3}} i velikih{4}} udaljenosti) | U skladu sa SLDL5258 |
| Frekvencija prenosa | 80GHz | 120GHz |
| Transmission Angle | 8 stepeni (široko pokrivanje snopa, pogodno za velike-mjerne tačke) | 3 stepena (uski snop, jaka anti-smetnja, pogodan za male tačke mjerenja i složene scenarije prepreka) |
| Izlaz signala | 4...20mA HART 2-wire/4-wire; Profibus PA, Foundation Fieldbus; Modbus protokol, 485 bus; GPRS/CDMA daljinski, Bluetooth komunikacija; AUTBUS autobus; 4-kanalna relejna podrška (višekanalni izlaz, zadovoljavanje različitih potreba upravljanja) | U skladu sa SLDL5258 |
| Certifikacija | CE, EMC, CE sigurnost, FCC dio 15, ocjena pečata (međunarodna mjerodavna certifikacija, ispunjavanje globalnih standarda industrijske primjene) | U skladu sa SLDL5258 |
5. Instalacija i usklađivanje

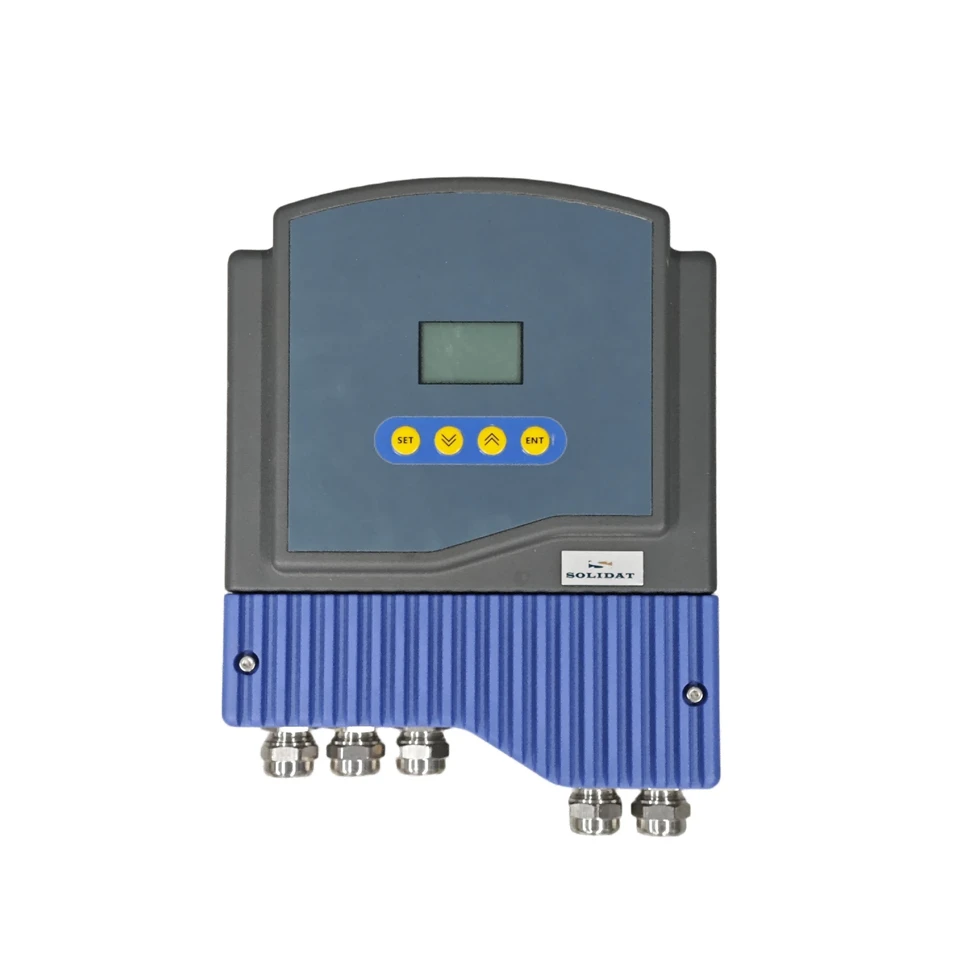

SLDL5250 serija usvaja strukturalni dizajn podijeljenog-tipa (sonda + nezavisni kontroler), koji je fleksibilan i zgodan za instalaciju: sonda se može instalirati na-mjernoj tački na licu mjesta (rezervoar, kanal, reakcioni kotlić, itd.), a kontroler se može instalirati u{5}}koja je{5}}koja je pogodna{5}}sala sa dobrim operativnim okruženjem na licu mjesta} svakodnevno održavanje.
Proizvod je opremljen standardnim industrijskim procesnim interfejsima i univerzalnim komunikacionim portovima, koji se mogu direktno povezati sa različitim industrijskim kontejnerima, otvorenim kanalima i kontrolnim sistemima bez dodatne odgovarajuće opreme za konverziju, smanjujući poteškoće i troškove instalacije i otklanjanja grešaka na licu mesta.
6. O SOLIDAT-u
SOLIDAT INDUSTRIAL HOLDINGS LIMITED je profesionalno preduzeće koje se fokusira na istraživanje i razvoj, proizvodnju i prodaju instrumenata za merenje i kontrolu industrijskih procesa. Pridržavajući se koncepta "Solidne prednosti, pouzdane tehnologije", kompanija ima profesionalni tim za istraživanje i razvoj i naprednu opremu za proizvodnju i testiranje, te je posvećena pružanju mjernih instrumenata visokog{1}}kvaliteta, visokih-performansi i visoke{3}}pouzdanosti za globalne industrijske kupce.
SOLIDAT-ovi proizvodi pokrivaju radarske mjerače nivoa, mjerače protoka, mjerače tlaka i druge više kategorija, i naširoko se koriste u naftnoj, kemijskoj, električnoj energiji, tretmanu vode, metalurgiji, preradi žitarica i ulja i drugim ključnim industrijskim poljima, pružajući efikasna, precizna i stabilna rješenja za mjerenje procesa za proizvodnju i rad kupaca, osvajajući visoko priznanje od strane globalnih kupaca i savršenu uslugu{0} nakon odlične usluge{0} proizvoda.
7. Kontaktirajte nas
Pružamo profesionalne prije{0}}tehničke konsultacije prije prodaje,-smjernice za instalaciju na licu mjesta i-usluge održavanja nakon{2}}održavanja za rješavanje svih-problema s mjerenjem za kupce.
Službena web stranica: www.solidAT.net
Telefon ureda u Kini: +86 10 86468485
Poslovna saradnja: Dobrodošli da nas kontaktirate za tehničke konsultacije i potrebe prilagođavanja proizvoda
8. Odricanje od odgovornosti
SOLIDAT zadržava pravo izmjene i optimizacije tehničkih parametara proizvoda bez prethodne najave prema tehnološkom napretku i potražnji tržišta. Stvarni parametri proizvoda imaju prednost nad isporučenim proizvodima. Za detaljnu tehničku dokumentaciju i nacrte za ugradnju, obratite se stručnom tehničkom osoblju SOLIDAT-a.
