SLDL5100 serija FMCW radarski merač nivoa: precizno rešenje za merenje nivoa tečnosti za tretman vode i zaštitu životne sredine

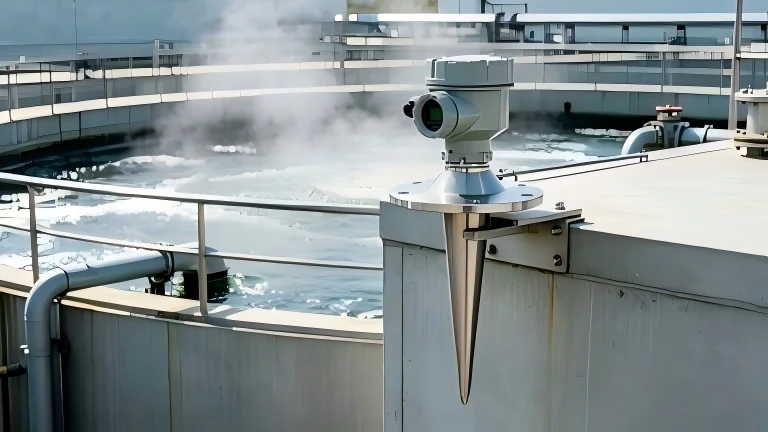

U sektorima prerade vode i zaštite okoliša, mjerenje nivoa tečnosti je neophodno tokom cijelog procesa-od praćenja nivoa vode na ulazu u postrojenje za prečišćavanje otpadnih voda, do kontrole nivoa u bazenima za izjednačavanje, upravljanja zalihama hemijskih rezervoara i kontrole procesa u taložnicima, bazenima za aeraciju i rezervoarima za mulj. Pouzdani podaci o nivou su potrebni na svakom koraku. Međutim, ovi naizgled rutinski scenariji mjerenja predstavljaju brojne tehničke izazove: nasilne fluktuacije površine uzrokovane mješalicama u bazenima za izjednačavanje, debeli slojevi pjene nakupljene na površini rezervoara za aeraciju, visoko korozivna priroda medija u spremnicima za skladištenje kemikalija i kondenzacija antene uzrokovana promjenama temperature u vanjskom okruženju. Ovi faktori mogu uzrokovati da instrumenti tradicionalnog nivoa dožive gubitak signala, skokove podataka ili čak kvar opreme.

Bolne tačke u industriji: Izazovi merenja u složenim uslovima

Inherentna priroda procesa obrade vode određuje da mjerenje nivoa mora izdržati višestruke smetnje. Uzimajući za primjer bazen za izjednačavanje ulaza postrojenja za prečišćavanje otpadnih voda, bazen je obično opremljen mješalicama, što uzrokuje ozbiljne fluktuacije površine tekućine. U aeracionim rezervoarima tokom biološkog tretmana sloj pjene može biti debeo desetine centimetara, a signal sa običnih ultrazvučnih mjerača nivoa može biti potpuno apsorbiran pjenom, što onemogućuje normalno mjerenje. Tokom niskih zimskih temperatura, para iz tople otpadne vode kondenzuje se na površini antene, uzrokujući značajno slabljenje signala i česte skokove podataka. Operateri su primorani da povremeno čiste antenu, što rezultira visokim troškovima održavanja. Osim toga, spremnici za skladištenje kemikalija koji se koriste u postrojenjima za prečišćavanje otpadnih voda sadrže jake korozivne medije, koji nameću stroge zahtjeve za materijale instrumenata i performanse zaptivanja.



Rješenje: SLDL5100 serija FMCW radarski mjerač nivoa

Za rješavanje složenih radnih uvjeta u industriji obrade vode i zaštite okoliša, SOLIDAT je predstavio FMCW radarski mjerač nivoa SLDL5100 serije, pružajući sistematsko rješenje. Ova serija usvaja tehnologiju frekventno modulisanog kontinuiranog talasa (FMCW), gde je emitovani signal linearno frekvencijsko moduliran u radnom opsegu. Poređenjem frekventne razlike između emitovanog talasa i eha, dobija se vrednost udaljenosti. Frekvencija pokriva 78GHz do 128GHz, sa maksimalnom udaljenosti mjerenja od 150 metara i preciznošću do ±0,5mm.

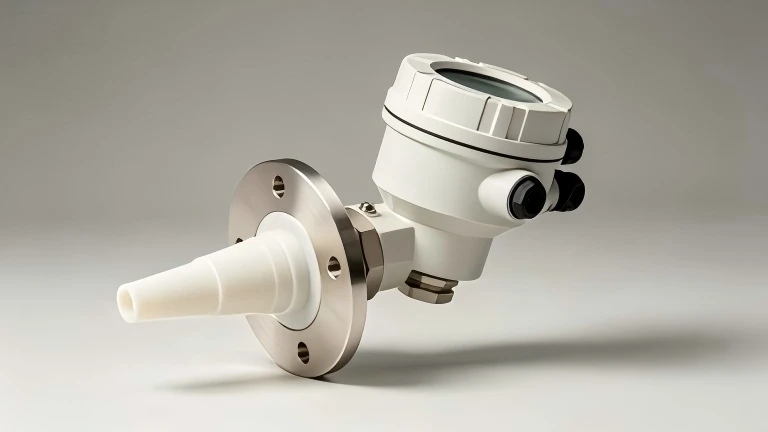

SLDL5100 serija uključuje više pod-modela, od kojih je svaki pogodan za različite primjene tretmana vode: SLDL5181 je pogodan za mjerenje nivoa tečnosti u malim rezervoarima, kantama za doziranje i procesnim rezervoarima, sa dometom do 100 metara i preciznošću od ±1 mm, što ga čini opštim izborom za{5}namena za merenje rezervoara za vodu; SLDL5183 ima PTFE/PFA antikorozivnu antenu, posebno dizajniranu za korozivne medije kao što su rezervoari za skladištenje kiselina i alkalija; SLDL5195 radi na još većem frekvencijskom opsegu od 120GHz i pogodan je za specijalne scenarije mjerenja koji uključuju visoke razine pare. Svi modeli se mogu instalirati preko navojnih ili prirubničkih priključaka, podržavaju širok raspon temperatura od -40 stepeni do 200 stepeni i mogu izdržati pritiske do 20 bara.

Ključne prednosti: Precizno mjerenje putem interferencije

SLDL5100 serija osigurava stabilan rad u složenim okruženjima za tretman vode kroz sinergiju nekoliko ključnih tehnologija. Visoka frekvencija daje veoma uzak ugao snopa (serija SLDL5180 postiže 1 stepen, a serija SLDL5190 postiže 0,7 stepeni), koncentrišući signal da se precizno izbegnu prepreke kao što su mešalice i cevi, omogućavajući jasno merenje čak i u skučenim prostorima. Patentirana tehnologija obrade SoltaFMScan brzo obrađuje eho signale, pri čemu jedno mjerenje traje samo 5 ms, što omogućava praćenje-u realnom vremenu nivoa tečnosti koji se brzo mijenja. Funkcija učenja lažnog odjeka jednim klikom automatski uči i potiskuje višestruke ometajuće odjeke u rezervoaru, osiguravajući da na mjerenje ne utiču unutrašnje prepreke.

Nadalje, na SLDL5100 seriju ne utiču promjene u svojstvima mjerenog medija i na nju ne utiču varijacije u uslovima procesa kao što su temperatura, pritisak, pena ili prašina. Beskontaktni dizajn eliminiše oštećenja uzrokovana srednjom korozijom ili prianjanjem, značajno produžavajući vijek trajanja instrumenta u teškim uvjetima. Instrumenti podržavaju višestruke fieldbus protokole, uključujući HART, Modbus, Profibus PA i Foundation Fieldbus, kao i GPRS/CDMA daljinsku komunikaciju i Bluetooth, omogućavajući besprijekornu integraciju u postojeće sisteme upravljanja u postrojenjima za prečišćavanje vode za daljinski nadzor i inteligentni rad.



Zaključak

U industriji obrade vode i zaštite životne sredine, pouzdanost merenja nivoa tečnosti direktno utiče na stabilnost upravljanja procesom i operativnu efikasnost. Sa svojom sposobnošću preciznog fokusiranja signala, jakim performansama protiv smetnji i fleksibilnom prilagodljivošću različitim radnim uslovima, radarski merač nivoa FMCW serije SLDL5100 pruža efikasno i pouzdano rešenje za merenje nivoa tečnosti za scenarije kao što su postrojenja za prečišćavanje otpadnih voda, sistemi za tretman procedne vode na deponijama, pumpne stanice i rezervoari za skladištenje hemikalija, pomažući industriji prečišćavanja vode i kontinuirano poboljšanje automatizacije.
